Hydrographie / Bathymetrie
Bathymetrische und hydrografische Untersuchungen gehören dazu Kordils Kernkompetenzen. Bis Januar 2020 hatte Kordil eine Gesamtfläche von ca 1 Million Hektar. Neben Vermessungsdiensten entwickelt Kordil Bathymetriesysteme, darunter das KBS200 und KBS30200 Einstrahl-Echolote und Kordil Bathymetry Studio Software zur Erfassung und Verarbeitung vonbathymetrischen Daten.
Zu unseren Bathymetrie-Vermessungsdienstleistungen gehören:
- Bathymetrische Untersuchungen für Häfen, Häfen, Kabel- und Pipelinetrassen, Baggerarbeiten und Meeresbau
- Integriert Multibeam-, Singlebeam- und Side-Scan-Sonar Untersuchungen, bei Bedarf mit Rückstreu- und Wassersäulendaten
- Meeresbodenkartierung und Hinderniserkennung, wobei die Vermessungsgenauigkeit und -abdeckung auf die Projektanforderungen abgestimmt ist
- Kostengünstig Ein- und Zweifrequenz-Einstrahluntersuchungen
- Vermessung von Teichen, Abflussbecken, Flüssen und Kanälen mit unbemannte Überwasserschiffe (USVs)
- USV-montierte Mehrstrahluntersuchungen für die Kartierung des Meeresbodens und die Inspektion von Unterwasserstrukturen
Von der Vermessungsplanung über Feldmessungen bis hin zur Datenverarbeitung unterstützt Kordil Projekte mit Tiefenkarten, Meeresbodenmodellen, Querschnitten und Volumenberechnungen. Wir können Ihnen auch bei der Auswahl eines Bathymetriesystems für Ihr eigenes Vermessungsteam helfen. Teilen Sie Ihren Projektstandort, die Wassertiefen, das Untersuchungsgebiet und den Zeitplan mit, damit wir einen geeigneten Vorschlag erstellen können.

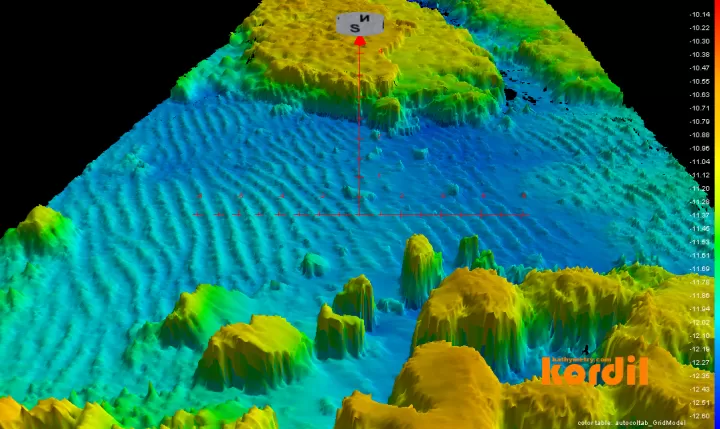

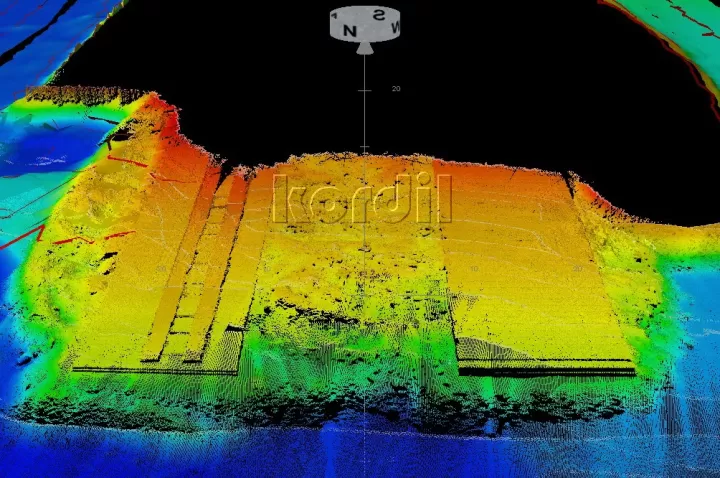

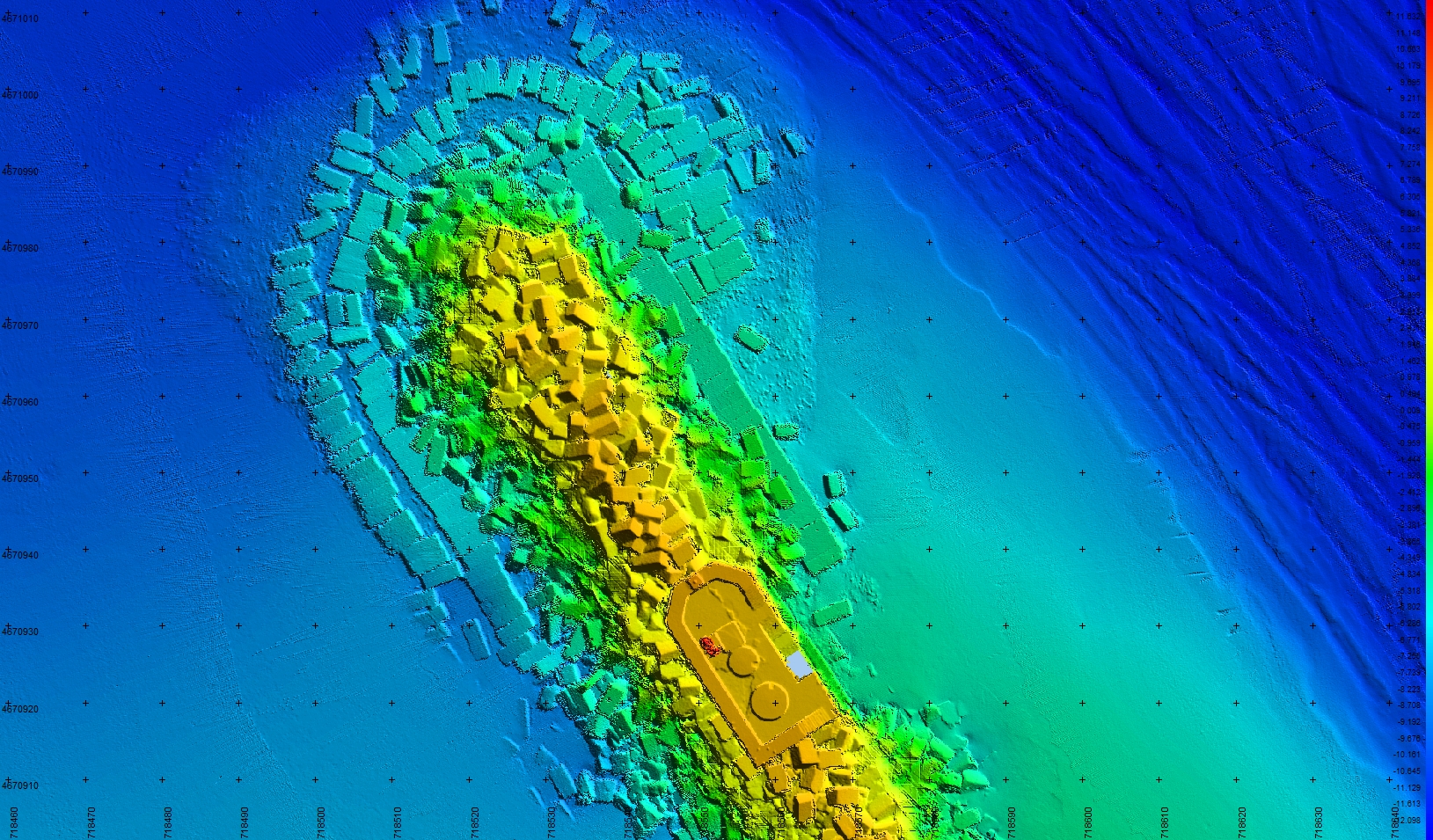

Hochauflösende Bathymetrie und Meeresbodenbildgebung
Kordil bietet Bathymetrie-Vermessungslösungen mit Mehrstrahl-Echoloten von NORBIT und Baywei und Bathymetrie-Side-Scan-Systemen von Ping DSP. Wir passen die Sonar-, Positionierungs- und Verarbeitungsausrüstung an die Wassertiefe, die erforderlichen Details des Meeresbodens, die Vermessungsplattform und das Projektbudget an.
NORBIT Multibeam-Systeme und Upgrade-Optionen
NORBIT bietet einen modularen Ansatz zur hochauflösenden Kartierung des Meeresbodens. Konfigurierbare Systeme ermöglichen die Auswahl des Vermessungspakets für aktuelle Anforderungen und die Erweiterung um kompatible Hardware, Software und Vermessungssensoren.
| Parameter | Fähigkeiten und Konfigurationsoptionen |
|---|---|
| Vermessungsfunktionen | Bathymetrie, Sidescan-Bilder, Snippets, Rückstreuintensität und Wassersäulenaufzeichnung, je nach Konfiguration. |
| Betriebsfrequenz | WBMS X und WINGHEAD X: 200–700 kHz. WINGHEAD X Mittelwasser: 80–240 kHz. Langstrecken-WINGHEAD B59S: 60 kHz und 200 kHz. |
| Strahlbreite | Strahlbreiten so schmal wie 0.3°, je nach Modell und Betriebsfrequenz unterschiedlich. |
| Tiefenbereich | Ungefähr 300 m für Standardmodelle, erstreckt sich bis zu 2.500 m für Langstreckenmodelle, abhängig von Konfiguration und Vermessungsbedingungen. |
| Klangdichte | 1024 Strahlen pro Ping; bis zu 2048 mit der Doppelschwad-Option in der angegebenen Konfiguration. |
| Schwadwinkel | Einstellbare Abdeckung bis zu 210°, je nach Modell unterschiedlich; Konfigurationen mit großer Reichweite bieten eine Abdeckung von bis zu 145°. |
| IMU/GNSS/INS-Optionen | Eine Auswahl von Applanix WaveMaster II, OceanMaster und SurfMaster, und SBG-Konfigurationen einschließlich Ekinox und Apogee. Die Verfügbarkeit hängt vom gewählten Sonar und Integrationspaket ab. Roll-, Nick-, Kurs-, Hub- und Positionierungsleistung variieren je nach Navigationssystem und Verarbeitungsmodus. |
| Roll-/Nickgenauigkeit | So gut wie 0,005° mit Nachbearbeitung; Echtzeitgenauigkeit von 0.008°, abhängig vom ausgewählten GNSS/INS und Verarbeitungsmodus. |
| Kursgenauigkeit | So gut wie 0.01°, abhängig vom ausgewählten GNSS/INS, der Antennentrennung und dem Verarbeitungsmodus. |
| Bewegungsstabilisierung | Roll-, Nick- und Gierstabilisierungsoptionen, abhängig von der Sonarkonfiguration und den aktivierten Funktionen. |
| Scanoptionen | Doppelspur für höhere Sondierungsdichte und STX-Abtastung entlang der Spur zur Verbesserung der Abdeckung um Strukturen herum. |
| Installation | Kompaktschiff oder unbemannte Plattforminstallation. Die genannte integrierte Konfiguration verfügt über ein 6,5 kg schweres Nassteil und ein einzelnes Schnittstellenkabel zwischen Nassteil und Trockenteil. |
| Erweiterung | Für das Projekt können kompatible Navigations-, Verarbeitungs- und zusätzliche Sensoroptionen ausgewählt werden. |
Strahlbreite und maximaler Tiefenbereich hängen vom ausgewählten Modell, der Frequenz und den Vermessungsbedingungen ab. Der akustische Messbereich unterscheidet sich von der Eintauchtiefe des Sonargehäuses. Beispiele für Klangdichte und Nassteilgewicht beziehen sich auf die integrierte stabilisierte WBMS X-Konfiguration; Die Navigationsgenauigkeit hängt vom ausgewählten GNSS/INS und dem Verarbeitungsmodus ab. Die Navigationsgenauigkeit ist nicht die Gesamtgenauigkeit einer Meeresbodensondierung.
Herstellerangaben: WBMS X, WINGHEAD X, WINGHEAD X Mittelwasser und WINGHEAD B59S.
Baywei Multibeam Systems
Baywei bietet kompakte Mehrstrahlsysteme für kleine Vermessungsboote, unbemannte Plattformen und Unterwasserkartierung. M1 ist ein leichtes Punktwolken-Kartierungssystem. M4 ist ein eigenständiges Sonar zur externen Navigationsintegration; M5, M7 und M9 kombinieren Multibeam-Sonar mit integriertem GNSS/INS.
| Modell | Schwadwinkel | Akustische Reichweite | Roll-/Nickgenauigkeit | Kursgenauigkeit |
|---|---|---|---|---|
| M1 | Bis zu 150°; 130° mit Rollstabilisierung | >200 m | 0,03°; integriertes GNSS/INS | 0,08° RTK |
| M4 | Bis zu 130° | Ungefähr 200 m | Hängt von der externen IMU/GNSS/INS ab | Hängt vom externen Navigationssystem ab |
| M5 | Bis zu 130° | >200 m | 0,03°; integriertes GNSS/INS | 0,08° RTK mit 2 m Antennenabstand |
| M7 | Bis zu 130° | >200 m | 0,03°; integriertes GNSS/INS | 0,08° RTK mit 2 m Antennenabstand |
| M9 | Bis zu 140° | >200 m | 0,03°; integriertes GNSS/INS | 0,08° RTK mit 2 m Antennenabstand |
M1, M4, M7 und M9 stellen 512 Empfangsstrahlen bereit; M5 bietet 256 Empfangsstrahlen. M5, M7 und M9 spezifizieren eine Hubgenauigkeit von 2 cm oder 2 % mit TrueHeave und 5 cm oder 5 % in Echtzeit. M9 bietet außerdem Konfigurationsoptionen für elektronische Strahlneigung, Wassersäulendaten und Snippets.
Die Modellnamen verweisen auf Herstellerdatenblätter. Die Reichweite hängt von Installation, Wasserbedingungen und Reflexionseigenschaften des Meeresbodens ab. Für M4 sind etwa 200 m angegeben, da das Datenblatt in der Merkmalliste einen Höchstwert von 200 m und in der Spezifikationstabelle >200 m nennt. Die akustische Reichweite ist von der zulässigen Eintauchtiefe des Gehäuses zu unterscheiden. Navigationsangaben beziehen sich auf die beschriebene Sensorkonfiguration und entsprechen nicht der Gesamtgenauigkeit einer Tiefenmessung.
Ping DSP Bathymetrie und 3D-Side-Scan
Ping DSP kombiniert Wide-Swad-Bathymetrie mit Side-Scan-Bildgebung, um sowohl die Form des Meeresbodens als auch die Zieldetails in einem gemeinsamen Vermessungsdatensatz anzuzeigen.
| Parameter | Fähigkeiten und Konfigurationsoptionen |
|---|---|
| Vermessungergebnisse | Gleichzeitige Bathymetrie, 2D-Seitenscan und echte 3D-Seitenscan-Bilder. |
| Frequenz und Strahlbreite | Eine integrierte 450-kHz-Konfiguration spezifiziert eine Strahlbreite von 0,4°. |
| Schwadabdeckung | Vom Hersteller angegebene Abdeckung bis zur 14-fachen Wassertiefe, vorbehaltlich der Untersuchungsbedingungen. |
| Navigation und Schallgeschwindigkeit | Integrierte Schallgeschwindigkeits- und Bewegungssensoren mit integrierten oder externen GNSS/INS-Optionen. |
| Beispiel für Größe und Leistung | Für die referenzierte integrierte Konfiguration: 56,8 cm lang × 9,8 cm Durchmesser, 8,5 kg in Luft und 25 W typischer Stromverbrauch. |
| Verarbeitung | 3D-Punktwolkenanzeige in Echtzeit, Zielerfassung und -messung, mit Unterstützung für kompatible hydrografische Software von Drittanbietern. |
| Installation | Kompakte, stromsparende Anordnungen für die Mastmontage und geeignete unbemannte Plattformintegration. |
Numerische Beispiele stammen aus dem Integrierte 450-kHz-Konfiguration des Herstellers. Ping DSP nutzt diebathymetrische Side-Scan-Technologie; Seine Abdeckungs- und Abbildungsspezifikationen sollten nicht als herkömmliche Multibeam-Strahlanzahlspezifikationen behandelt werden.
Verfügbare Funktionen und Upgrade-Pfade hängen vom ausgewählten System, den Hardware- und Softwarelizenzen ab. Kordil kann Sie zu einer geeigneten Konfiguration für das Projekt beraten.
Unterstützende Vermessungsausrüstung
- GNSS-Positionierung, Dual-Antennen-Kurs und INS- oder IMU-Bewegungskompensation.
- Schallgeschwindigkeitsmessung am Sonar und Wassersäulen-Schallgeschwindigkeitsprofilierung.
- Übersicht über Montageanordnungen, gemessene Sensorversätze und Installationsprüfungen.
- Datenerfassungscomputer und bei Bedarf ein separates Steuermanndisplay.
- Wasserstands- oder GNSS-Höhenreferenzierung, Tiefenkontrolle und Vermessungsqualitätskontrolle.
- Kompatible Erfassungs- und Verarbeitungssoftware für Reinigungssondierungen, Geländemodellierung und Berichterstattung.
Bathymetrie mit Singlebeam-Echolot
Mit der umfassenden Verfügbarkeit mehrerer Echolotsysteme bietet Kordil kostengünstigebathymetrische Untersuchungen an, ohne die Topographie des Meeresbodens stark zu beeinträchtigen. Die Einzelstrahl-Bathymetrie eignet sich möglicherweise nicht besonders gut für die Messung von Hohlräumen und Tiefpunkten, ist jedoch sehr praktisch für die Erkennung von Hochpunkten und für die Erzielung guter und zuverlässiger Ergebnisse in flachen Bereichen. Kordil bietet den meisten Kunden Singlebeam-Vermessungen an, da diese kostengünstig sind und viele Kundenanforderungen erfüllen.
Kordil produziert und vertreibt KBS200 Einzelfrequenz und KBS30200 Zweifrequenz-Echolote, die im eigenen Haus hergestellt werden, und reduzieren die Vermessungskosten erheblich. Kordil verwendet auch sein proprietäres Softwarepaket Kordil Bathymetry Studio, das ebenfalls intern entwickelt wurde, um die Bedürfnisse von Kunden und Partnern mit einem kompletten Vermessungpaket in Vermessungsqualität und Industriestandard zu erfüllen. Das System ist äußerst mobil und passt in einen einzigen Transportkoffer mit kompletten Installationsrahmen und Geräten, einschließlich Platz für GNSS, aber nicht nur für den Sound Velocity Profiler.
Die von Kordil entwickelten Systeme wurden stets viele Male in realen Projekten getestet, bevor sie an Kunden ausgeliefert wurden. Bisher wurden komplette Systeme mit 100%iger Kundenzufriedenheit und mit Rückgaberecht geliefert. Bisher wurden über 10 Jahre hinweg keine Anlagen als zurückgegeben registriert.
