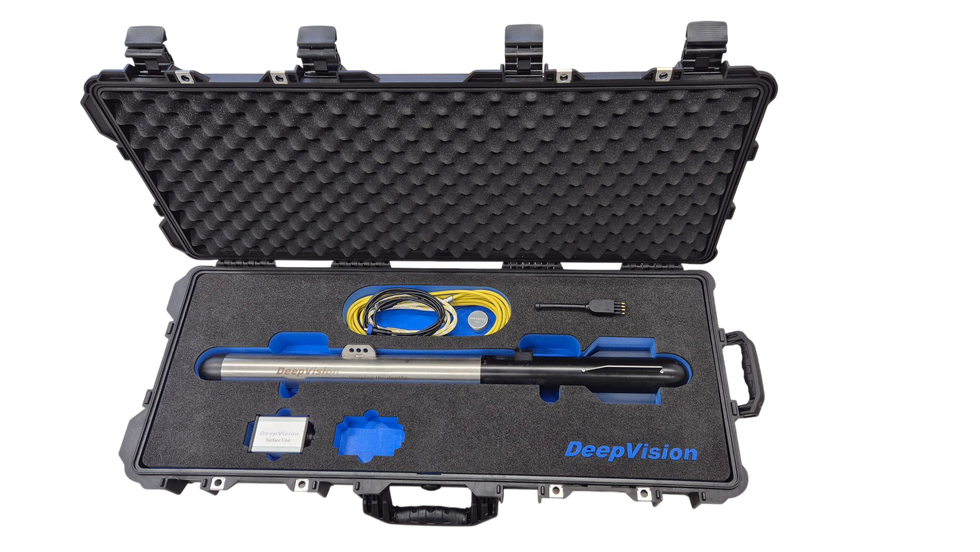

DeepEye DE3468D
DeepEye DE3468D
Ein Zweifrequenz-Side-Scan-Sonar, das 340- und 680-kHz-Kanäle kombiniert. Der Kanal mit niedrigerer Frequenz unterstützt eine breitere Abdeckung des Meeresbodens, während der Kanal mit höherer Frequenz für genauere Inspektionen und Habitatarbeiten geeignet ist.
Technische Spezifikationen
| Häufigkeit | 340 / 680 kHz |
|---|---|
| Horizontaler Strahl | 0.9° / 0.5° |
| Vertikaler Strahl | 60° / 60° |
| Bereichseinstellung | 25–200 m / 10–100 m |
| Bereichsauflösung | 1,5 cm / 1 cm |
| Maximale Betriebstiefe | 100 m |
| Länge / Durchmesser | 850 mm / 60 mm |
| Gewicht in Luft / Wasser | 9 kg / 6,7 kg |
| Schnittstelle | RS485 |
Die oben genannten Werte beziehen sich auf die dokumentierte Konfiguration der DE-Serie im aufbewahrten technischen Datenblatt. Bestätigen Sie die mitgelieferte Konfiguration für ein neues System.
Bereitstellung
Die aktuelle DeepEye-Familie kann mit einer manuellen Kabeltrommel oder einer Winde verwendet werden. Deep Vision beschreibt den praktischen Einsatz bis etwa 60 m mit der Standardkabelanordnung und bis zu 100 m mit einer Winde. Diese Einsatzzahlen unterscheiden sich von den unten aufgeführten historischen Schleppdruckwerten.
