Klein System 5000 V2

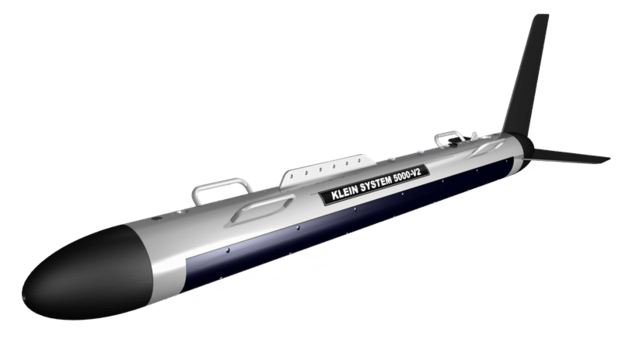

Klein System 5000 V2 Hochauflösendes, dynamisch fokussiertes Mehrstrahl-Seitenscan-Sonar
Das Klein 5000 war das erste kommerzielle Sonarsystem, das modernste Mehrstrahl-Seitenscan-Technologie nutzte. Seit seiner ersten Veröffentlichung wurde das System in allen Aspekten seiner Technologie kontinuierlich verbessert. Kleins neueste Innovation ist das Klein System 5000 V2, das auf seiner Tradition der hochauflösenden Bildgebung aufbaut. Mit Spitzenleistung und erweiterter Reichweite kommt kein Single-Beam-SSS dem nahe.
Der Aufklärungsmodus nutzt 16 ms frequenzmodulierte Chirp-Technologie in Verbindung mit Strahllenkung und dynamischen Fokussierungstechniken, um die neue Fähigkeit zur erweiterten Reichweite bereitzustellen. Diese Technologie erweitert nicht nur die Reichweite, sondern reduziert auch das Systemrauschen deutlich und sorgt so für eine überragende Bildschärfe.
5000 V2 überlappt Sonarstrahlen und zeigt nur integrierte, nicht überlappende Strahlen an. Unabhängig von der Anzahl der angezeigten Strahlen können alle neuen Daten bei Bedarf zur späteren Verarbeitung auf der Festplatte des PCs gespeichert werden.
Das Klein-Sonar mit frequenzmoduliertem Chirp liefert eine konsistente Cross-Track-Auflösung bei allen Entfernungseinstellungen und Geschwindigkeiten. Multi-Ping ohne Klein-Technologie opfert die spurübergreifende Auflösung. Jeder zusätzliche Impuls verringert effektiv die Auflösung über die Spur hinweg um einen Faktor, der der Anzahl der Mehrfachimpulse entspricht.
Technische Spezifikationen
Allgemeine Spezifikationen
- Array-Länge: 120 cm
- Körperlänge: 194 cm
- Körperdurchmesser: 15,2 cm
- Gewicht (in Luft): 70 kg
- Zulässige Einsatztiefe: 500 m Standard, 200 m mit Bathymetrie-Option
Spezifikationen für Multi-Beam-Side-Scan-Sonar
- Anzahl der Balken: 5 Backbord und 5 Steuerbord
- Frequenz: 455 kHz
- Impulstyp (CW/FM) 50 µs CW, 4, 8, 16 ms Chirp
- Auflösung (entlang der Strecke) 10 cm bei 38 m, 20 cm bei 75 m, ansteigend auf 36 cm bei 150 m und 61 cm bei 250 (im Aufklärungsmodus)
- Auflösung (quer zur Spur) 3,75 cm bei allen Pulslängen
- Betriebsgeschwindigkeitsbereich 2 bis 10 Knoten auf 150 m
- Maximale Betriebsreichweite 250 m (500 m Schwad) im Aufklärungsmodus
- Towfish-Sensoren: Kurs, Nick- und Rollbewegung, Druck, Höhenmesser
Transceiver Processing Unit (TPU)
- Breite: Standard 19 Zoll für Rackmontage
- Höhe: 13,2 cm
- Tiefe: 54,6 cm
- Gewicht: 12,7 kg
- Eingangsspannung: 115/240 VAC, 50/60 Hz
- Leistung: 120 W
- Datenausgabe: 100 BaseT Ethernet LAN
Bathymetrische Spezifikationen zur Phasendifferenzierung
- Frequenz: 455 kHz
- Anzahl der Strahlen: Einzelstrahl (einer pro Seite)
- Auflösung entlang der Spur: 0,4°
- Impulstyp (CW/FM): FM Maximal 16 ms Chirp
- Maximale Reichweite: 125 m nominal
- Datenausgabe: Generisches Sensorformat (GSF), XYZ-Format
