LCSonar Shark-S450S

Shark-S450S

Shark-S450S

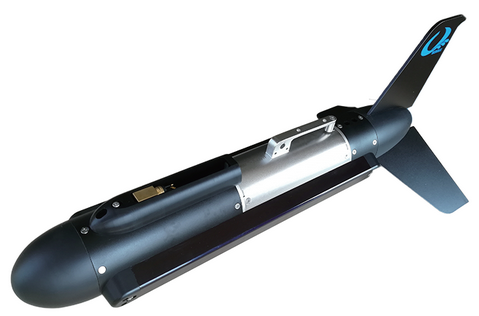

Das hochauflösende Einzelfrequenz-Side-Scan-Sonar Shark-S450S ist ein kompaktes und tragbares Meeresboden-Bildgebungssystem, das für Vermessungsanwendungen in flachem bis mittlerem Wasser konzipiert ist, die hochauflösende Bilder und einen extrem niedrigen Stromverbrauch erfordern. Das System arbeitet mit 450 kHz und unterstützt die Übertragungsmodi LFM (CHIRP) und Continuous Wave (CW) und liefert klare, kontrastreiche Sonarbilder mit einer maximalen Reichweite von 150 m pro Seite. Das Sonar ist in einen druckfesten Edelstahl-Schleppfisch mit hydrodynamisch optimiertem Design integriert, um eine stabile Schleppleistung zu gewährleisten. Mehrere Bereitstellungsoptionen – einschließlich gezogener, am Rumpf montierter und seitlich montierter Konfigurationen – ermöglichen den flexiblen Einsatz auf verschiedenen Plattformen. Ausgestattet mit der OTech-Sonarsoftware unterstützt der Shark-S450S Echtzeit-Mosaikierung, Live-Kartierung, Vermessungsplanung, Datenaufzeichnung und -wiedergabe, Zielverwaltung und Standard-XTF-Ausgabe und ist damit eine zuverlässige und effiziente Lösung für schnelle Reaktionen und routinemäßige Vermessungsvorgänge.

Hauptmerkmale:

  • Einfrequenzbetrieb: 450 kHz
  • CW- und LFM-CHIRP-Übertragung
  • 0,3° schmale horizontale Strahlbreite für hochauflösende Bildgebung
  • Maximale Betriebsreichweite (pro Seite): bis zu 150 m (umgebungsabhängig)
  • Auflösung quer zur Spur: 1,25 cm
  • Auflösung entlang der Strecke: 0,005 h (h bezeichnet die Höhe des Schleppfisches über dem Meeresboden)
  • Vertikale Strahlmitte: Standard 20°, nach unten geneigt 10°, 15° optional.
  • Vertikale Strahlbreite: 50°
  • Maximale Zulässige Einsatztiefe: 500 m
  • Towfish-Design: kompaktes, leichtes, druckbeständiges Gehäuse, optimiert für stabiles Schleppen
  • Towfish-Größe/Gewicht (Luft): 767 mm x 105 mm (Länge x Durchmesser)/15 kg
  • Stromverbrauch: 110/220 VAC, 15 W
  • Software: OTech-Sonarsoftware mit Echtzeit-Mosaikierung, Online-Kartierung, Datenaufzeichnung und -wiedergabe sowie OTSS/XTF-Ausgabeformaten, die mit Verarbeitungssoftware von Drittanbietern kompatibel sind
