Tritex Multigauge 5600
Multigauge 5600

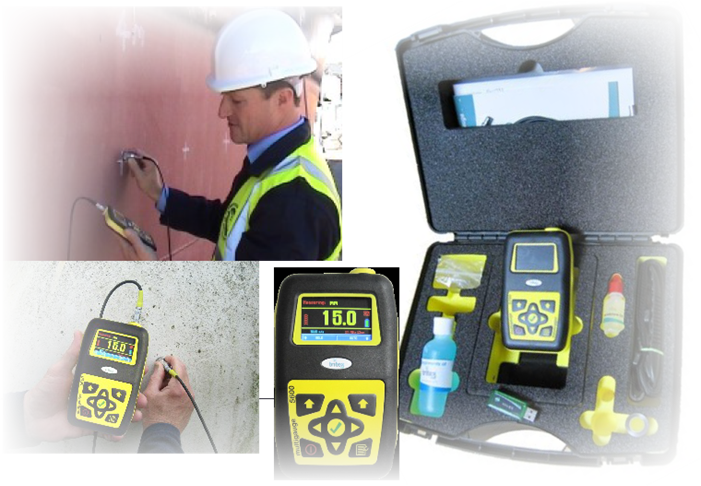

Tritex Multigauge 5600 Ultraschall-Dickenmessgerät
Tritex NDT Multigauge 5600 ist ein einfaches, robustes Ultraschall-Dickenmessgerät, das für die meisten gängigen Dickenmessanwendungen entwickelt wurde. Alle Sonden verfügen über eine intelligente Sondenerkennung (Intelligent Probe Recognition, IPR), die die Einstellungen im Messgerät automatisch anpasst und gleichzeitig Erkennungsdaten überträgt. Das Ergebnis ist eine perfekt aufeinander abgestimmte Sonde und ein Messgerät für eine verbesserte Leistung. Darüber hinaus stellt das Automatic Measurement Verification System (AMVS) sicher, dass selbst bei den am stärksten korrodierten Metallen nur echte Messwerte angezeigt werden.
Das benutzerfreundliche Tastenfeld ermöglicht die Bedienerschnittstelle, während das helle LCD-Display bei allen Lichtverhältnissen verwendet werden kann. Die geformte Weichgummisicke fühlt sich angenehm an, sieht gut aus und bietet zusätzlichen Schutz vor Stößen und Kratzern
Wie es funktioniert…
Ein ausgesendeter Ultraschallimpuls durchdringt sowohl die Beschichtung als auch das Metall und wird von der Rückwand reflektiert. Das zurückgesandte Echo hallt dann im Metall wider, wobei jedes Mal nur ein kleiner Teil des Echos zurückläuft. Der zeitliche Abstand zwischen den kleinen Echos gibt Aufschluss über den zeitlichen Verlauf der Echos innerhalb des Metalls, der sich auf die Metalldicke bezieht. Die zurückgegebenen Echos müssen nicht aufeinanderfolgend sein, da das Messgerät sie automatisch interpretiert und die Dicke berechnet. Es werden jedes Mal mindestens drei Echos überprüft. Dies wird als Automatic Measurement Verification System (AMVS) bezeichnet.
Technische Spezifikationen
- Schallgeschwindigkeitsbereich: Von 1000 m/s bis 8000 m/s
- Optionen für Einzelkristall-Sonden mit weicher Oberfläche: 2,25 MHz, 3,5 MHz und 5 MHz
- Sondenmessbereich: 3-250 mm (0,120″ bis 10″).
- Sondengrößen: 13 mm (0,5″) und 19 mm (0,75″).
- Auflösung: 0,1 mm (0,005″) oder 0,05 mm (0,002″).
- Genauigkeit: ± 0,1 mm (0,005“) oder ± 0,05 mm (0,002“).
- Anzeige: Farb-LCD
- Messgerätabmessungen: 147 mm x 90 mm x 28 mm.
- Gewicht des Messgeräts: 325 Gramm (einschließlich Batterien).
- Umwelt: Gehäuse mit Schutzart IP65. RoHS- und WEEE-konform.
- Betriebstemperatur: -10 °C bis +50 °C.
