Innomar compact-usv

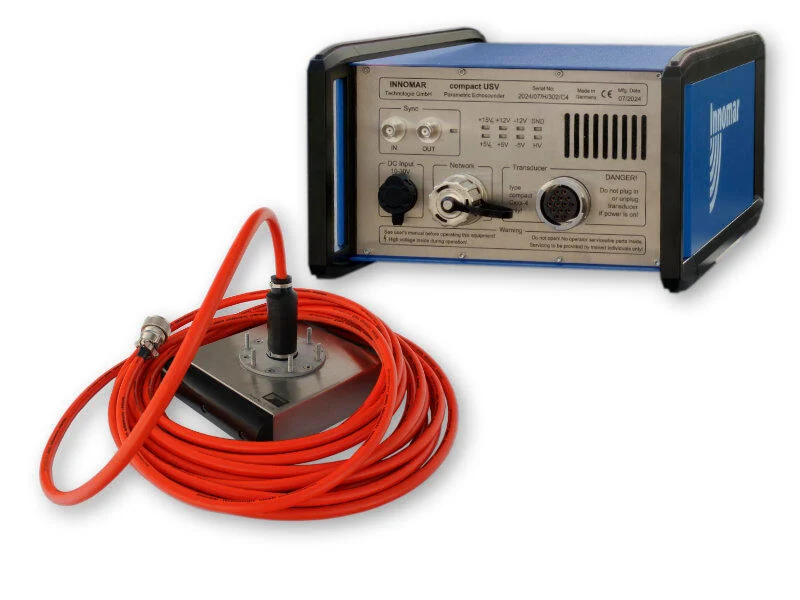

Innomar compact-usv Sub-Bottom Profiler
Ein Profiler für unbemannte Überwasserschiffe mit Ethernet-Fernbedienung über SESWIN. Es bietet Flachwasserprofilierung in einer Installation, die auf die Platz- und Leistungsbeschränkungen eines USV abgestimmt ist.
Vermessunganwendungen und Konfiguration
Innomar compact-usv wird zur Untersuchung von Sedimentschichten und -strukturen unter dem Meeresboden eingesetzt. Zu den typischen Projektzielen gehören die Bewertung der Baggerarbeiten, die Streckenuntersuchung und die Interpretation vergrabener Merkmale. Der Betriebsmodus sollte entsprechend der Wassertiefe, den erforderlichen vertikalen Details und den geologischen Bedingungen ausgewählt werden. Eine hohe Eindringzahl ist eine bedingte Fähigkeit und keine garantierte Tiefe in jedem Sediment.
Die Vermessungsvorbereitung umfasst die Montageanordnung des Wandlers, gemessene Sensorversätze, Positionierungseingaben und Zeitsynchronisierung. Bei Verwendung einer Bewegungskompensation ist ein externer Bewegungssensor erforderlich. Schiffsgeräusche, Blasen und Montagevibrationen können die Qualität des nutzbaren Signals beeinträchtigen. Daher sollten die Installation und eine kurze Abnahmebesichtigung als Teil des Messablaufs betrachtet werden.
Erfassung und Verarbeitung
SESWIN bietet Erfassung und Systemsteuerung. Vollständige Wellenformaufzeichnungen bewahren die Informationen, die für eine spätere Interpretation benötigt werden, und SES Convert unterstützt die Übertragung in etablierte seismische Formate, einschließlich SEG-Y. SES NetView unterstützt die Fernanzeige von Systeminformationen; ISE ist die optionale Verarbeitungsumgebung für Innomar-Daten. Ergebnisse können rund um interpretierte Reflektoren, Sedimentgrenzen und georeferenzierte Profillinien erstellt werden, wobei die Verarbeitungsmethode auf die Projektspezifikation abgestimmt ist.
Technische Spezifikationen
| Wassertiefenbereich | 0,5 – 400 m unter dem Geber |
|---|---|
| Sedimentdurchdringung | bis zu 40 m (abhängig von Sedimentart und Lärm) |
| Proben-/Bereichsauflösung | c. 1 cm / bis zu 5 cm (je nach Pulseinstellung) |
| Ping-Rate | bis zu 40 Hz (Pings/s) |
| Primärfrequenzen (PHF) | c. 100 kHz (Frequenzband 85 – 115 kHz) |
| Sekundäre Niederfrequenz (SLF) | Mittenfrequenz vom Benutzer wählbar: 4, 5, 6, 8, 10, 12, 15 kHz |
| Netzteil | 24 (20–30) V DC; externes Netzteil (100–240 V AC) |
| Stromverbrauch | typ. 60 W, max. 100 W |
Die maximale Penetration hängt von Sediment und Lärm ab. Die Auflösung hängt von den Pulseinstellungen ab. Die Wassertiefe unterhalb des Wandlers unterscheidet sich vom Druckwert des Gehäuses. Bestätigen Sie die ausgewählte Konfiguration anhand der aktuellen Herstellerspezifikation.
