Innomar deep-15
Innomar deep-15 Sub-Bottom Profiler

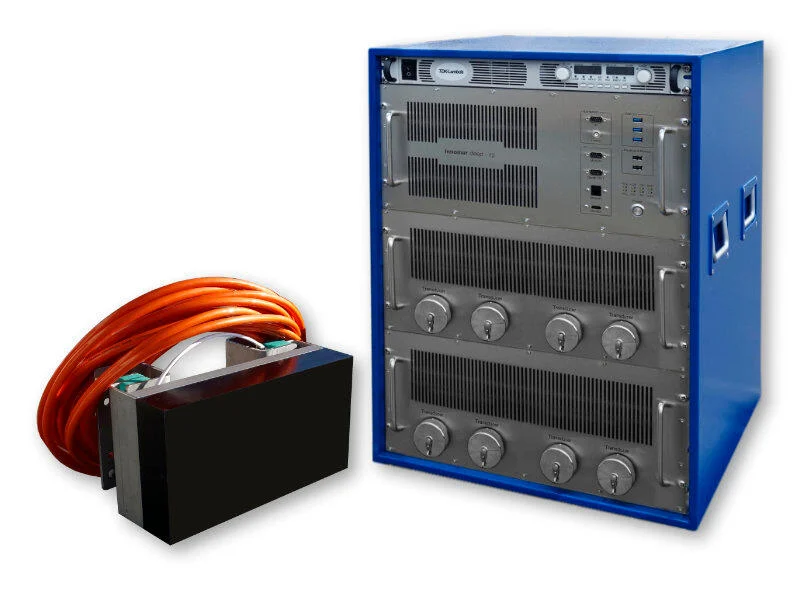

Ein Tiefenprofiler für den gesamten Ozean mit einer Primärfrequenz von 15 kHz und elektronisch stabilisiertem Senden und Empfang. Die Installation umfasst eine separate Elektronik auf der Oberseite und eine mehrteilige Wandlerbaugruppe.
Vermessunganwendungen und Konfiguration
Innomar deep-15 wird zur Untersuchung von Sedimentschichten und -strukturen unter dem Meeresboden eingesetzt. Zu den typischen Projektzielen gehören die Bewertung der Baggerarbeiten, die Streckenuntersuchung und die Interpretation vergrabener Merkmale. Der Betriebsmodus sollte entsprechend der Wassertiefe, den erforderlichen vertikalen Details und den geologischen Bedingungen ausgewählt werden. Eine hohe Eindringzahl ist eine bedingte Fähigkeit und keine garantierte Tiefe in jedem Sediment.
Die Vermessungsvorbereitung umfasst die Montageanordnung des Wandlers, gemessene Sensorversätze, Positionierungseingaben und Zeitsynchronisierung. Bei Verwendung einer Bewegungskompensation ist ein externer Bewegungssensor erforderlich. Schiffsgeräusche, Blasen und Montagevibrationen können die Qualität des nutzbaren Signals beeinträchtigen. Daher sollten die Installation und eine kurze Abnahmebesichtigung als Teil des Messablaufs betrachtet werden.
Erfassung und Verarbeitung
SESWIN bietet Erfassung und Systemsteuerung. Vollständige Wellenformaufzeichnungen bewahren die Informationen, die für eine spätere Interpretation benötigt werden, und SES Convert unterstützt die Übertragung in etablierte seismische Formate, einschließlich SEG-Y. SES NetView unterstützt die Fernanzeige von Systeminformationen; ISE ist die optionale Verarbeitungsumgebung für Innomar-Daten. Ergebnisse können rund um interpretierte Reflektoren, Sedimentgrenzen und georeferenzierte Profillinien erstellt werden, wobei die Verarbeitungsmethode auf die Projektspezifikation abgestimmt ist.
Technische Spezifikationen
| Wassertiefenbereich | 10 – 11.000+ m unter dem Geber |
|---|---|
| Sedimentdurchdringung | bis zu 200 m (abhängig von Sedimentart und Lärm) |
| Proben-/Bereichsauflösung | ~1 cm / bis zu 15 cm (abhängig von den Pulseinstellungen) |
| Ping-Rate | bis zu 30 Hz (Pings/s), Multi-Ping-Modus verfügbar |
| Primärfrequenzen (PHF) | c. 15 kHz (Frequenzband 10 – 20 kHz) |
| Sekundäre Niederfrequenz (SLF) | Mittenfrequenz vom Benutzer wählbar: 0,8 – 3,8 kHz |
| Netzteil | 100–240 V Wechselstrom |
| Stromverbrauch | typ. 600 W, max. 1.000 W |
Die maximale Penetration hängt von Sediment und Lärm ab. Die Auflösung hängt von den Pulseinstellungen ab. Die Wassertiefe unterhalb des Wandlers unterscheidet sich vom Druckwert des Gehäuses. Bestätigen Sie die ausgewählte Konfiguration anhand der aktuellen Herstellerspezifikation.
