Kordil Subbottom Processing
Kordil Subbottom Processing
Kordil Subbottom Processing ist eine Anwendung zur Verarbeitung, Visualisierung und Interpretation von Subbottom Profiler (SBP)-Daten, die bei geophysikalischen Meeres- und küstennahen Untersuchungen erfasst wurden. Seine Signalverarbeitungstools unterstützen die stratigraphische Analyse, Objekterkennung und Bewertung des Meeresbodens und der darunter liegenden Strukturen.
Tools, die für Arbeitsabläufe in den Bereichen Technik, Geophysik, UXO und Geogefahren-Erhebung entwickelt wurden, helfen dabei, Rohprofile in interpretierte Projektergebnisse umzuwandeln. Die Software wurde für Innomar- und EdgeTech-Unterbodenprofilierer getestet und validiert.
Verarbeitungs- und Interpretationstools
- Bandpass und adaptive Filterung.
- TVG und AGC gewinnen die Kontrolle.
- Rauschunterdrückung und Spurbearbeitung.
- Bodenverfolgung und Meeresbodenauswahl.
- Ebenen- und Horizontdigitalisierung.
- Anmerkungs- und Interpretationsebenen.
- Gezeiten- und Tiefgangs-Offset-Korrekturen.
- Mehrschichtige Interpretation für Geologie, Objekte und Anomalien.

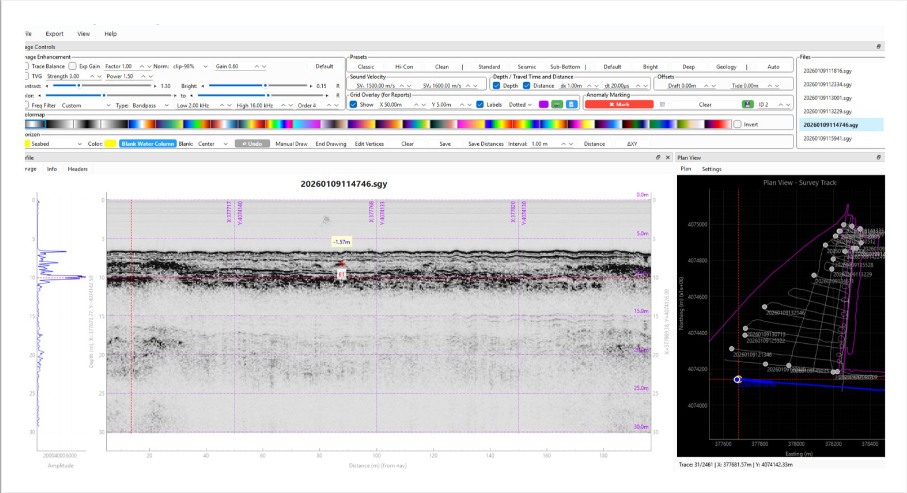

Synchronisierte Profil- und Planansichten
Das Dual-View-Display kombiniert hochauflösende Unterbodenprofile mit Draufsichtnavigation. Dies hilft dabei, interpretierte Schichten und Ziele mit ihren Positionen entlang der Vermessungslinie in Beziehung zu setzen. Einstellbare Verstärkungs- und Filterwerkzeuge verbessern die Signalklarheit für die Interpretation.
Dateiformate und Ausgaben
| Unterstützte Formate | SEG, SEGY, SGY, DXF |
|---|---|
| Exportformate | XYZ, CSV, KMZ, PNG, JPG, DXF |
| Profilausgaben | Automatische segmentierte Profile und Streifenprofilexporte |
| Interpretationsausgaben | Punktlisten für digitalisierte Schichten und markierte Ziele |
Berichtsfertige Profilbilder und numerische Ausgaben erleichtern die Übertragung interpretierter Daten in Projektberichte und andere technische Arbeitsabläufe.
Typische Anwendungen
- Geophysikalische Meeresuntersuchungen.
- Offshore- und Nearshore-Ingenieuruntersuchungen.
- Pipeline- und Kabeltrassenuntersuchungen.
- Untersuchungen zu nicht explodierten Kampfmitteln (UXO) und Geogefahren.
- Hafen und Hafenentwicklungen.
- Bagger- und Sanierungsprojekte.
Von Vermessungdaten zur Berichterstattung
Öffnen Sie unterstützte Daten und wenden Sie die erforderlichen Filter-, Verstärkungs- und Offset-Korrekturen an. Wählen Sie den Meeresboden und die Interpretationshorizonte aus, markieren Sie Ziele und überprüfen Sie die Ergebnisse zusammen mit der Planansicht. Exportieren Sie Profilbilder, Ebenenpunkte und Ziellisten in den für das Projekt erforderlichen Formaten.
Technisches Dokument
Laden Sie das Datenblatt zur Kordil Subbottom-Verarbeitung herunter (PDF)
