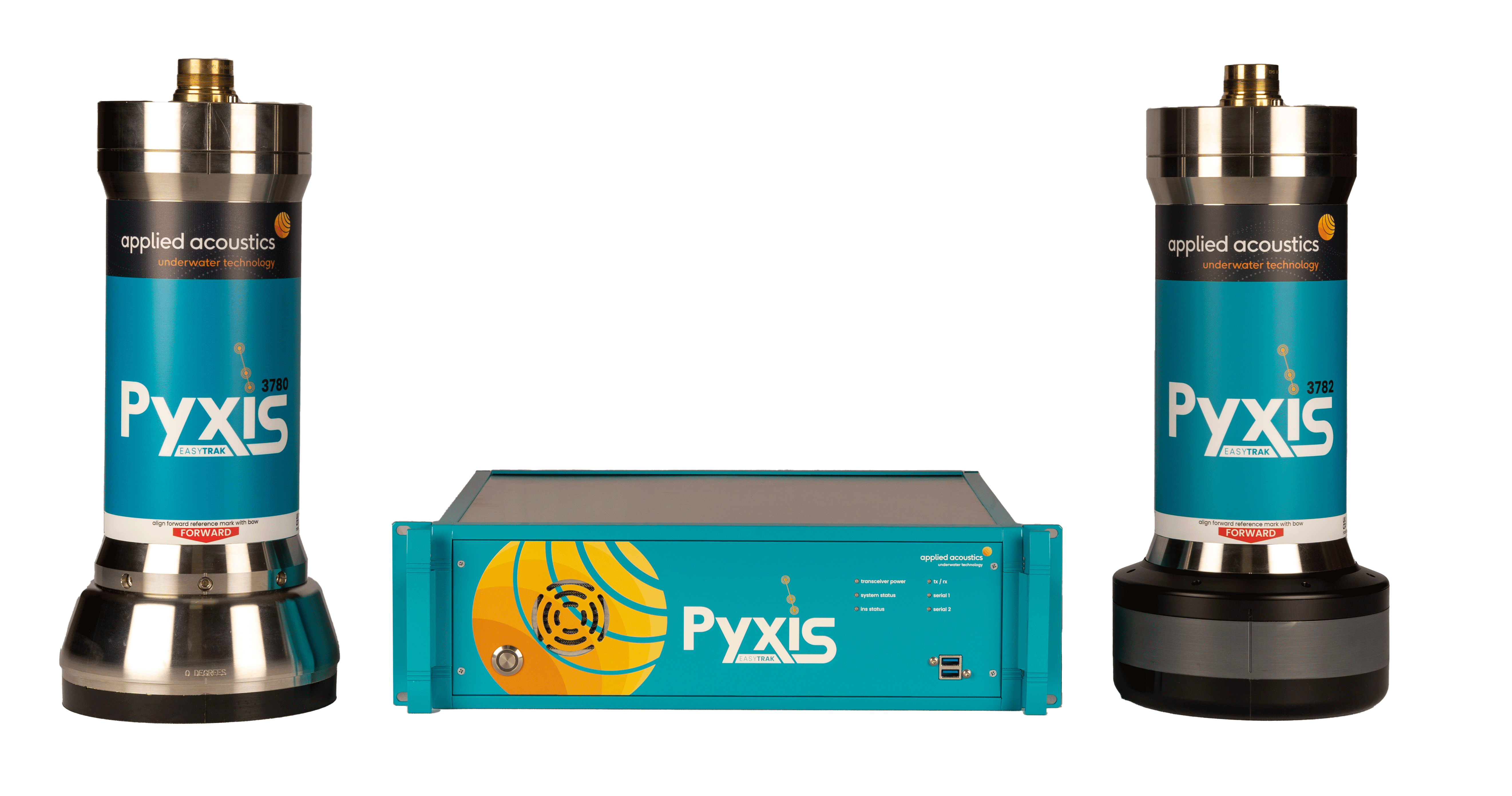

Applied Acoustics Pyxis INS + USBL
Applied Acoustics Pyxis INS + USBL ist ein vollständig integriertes, trägheitsgestütztes Unterwasserpositionierungssystem, das für eine genaue Unterwasserverfolgung in Vermessungsqualität entwickelt wurde. Es kombiniert die Spread-Spectrum-Akustiktechnologie Sigma 2 von Applied Acoustics mit dem hochpräzisen Navsight Apogee Marine INS von SBG Systems. Das eng gekoppelte, werkseitig kalibrierte System sorgt für eine stabile Positionierung und reduziert gleichzeitig die Mobilisierungs- und Kalibrierungszeit erheblich. Durch die Optionen für direktionale und omnidirektionale Transceiver eignet sich Pyxis für Flachwasser-, Horizontal- und Langstrecken-Tracking-Operationen.
Funktionen und Vorteile
-
Integriertes INS + USBL – Eng gekoppelte akustische Positionierung und Trägheitsnavigation liefern genaue und stabile Unterwasserpositionen.
-
Schnelle Mobilisierung – Die werkseitig kalibrierte Konfiguration reduziert den Installations- und Feldkalibrierungsaufwand.
-
Sigma 2 Spread-Spectrum-Akustik – Bidirektionale digitale akustische Kommunikation sorgt für zuverlässige Ortung und Datentelemetrie.
-
Langstreckenleistung – Direktionale und omnidirektionale Transceiver-Optionen unterstützen Betriebsreichweiten von bis zu 4.000 Metern.
-
Verfolgung mehrerer Ziele – Verfolgt gleichzeitig bis zu 16 Unterwasserziele.
-
Multi-Fire-Betrieb – Optimierte Abfrage von bis zu 10 kompatiblen Beacons unter Verwendung gemeinsamer Frequenzen.
-
Unabhängige INS-Daten – Bietet unabhängig von der USBL-Lösung hochpräzise Positions-, Kurs-, Roll-, Nick- und Hubdaten.
-
RTK- und PPK-Unterstützung – Unterstützt Echtzeitpositionierung und Nachbearbeitung mit Qinertia PPK.
-
Navigation und Datenmanagement – Beinhaltet geografische Overlays, Ereignisprotokollierung, Datenaufzeichnung und Wiedergabefunktionen.
-
Flexible Datenintegration – Mehrere serielle, Ethernet- und UDP-Ausgänge ermöglichen die Verbindung mit Vermessungs- und Navigationssoftware.
-
Exportfreundliche Konfiguration – MEMS-basierte INS und reichweitenbegrenzte, nicht exportkontrollierte Systemoptionen vereinfachen die internationale Mobilisierung.
Typische Verwendungen
-
Positionierung der UXO-Vermessung
-
ROV- und AUV-Tracking
-
Schleppfisch- und Unterwassersensorpositionierung
-
Taucherverfolgung
-
Sehr flaches Wasser-Tracking
-
Horizontale und Spritzzonenverfolgung
-
Unterwasserpositionierung über große Entfernungen
-
Vermessungsoperationen mit langer Verzögerung
-
Start- und Wiederherstellungsvorgänge
-
Offshore-Bau- und Meeresvermessungsunterstützung
Wichtige Spezifikationen
-
System: Integriertes INS + USBL
-
Konsole: Easytrak Pyxis Modell EZT-3690
-
Akustisches Protokoll: Sigma 1, Sigma 2 und kompatible Tonkanäle
-
Betriebsfrequenz: 18–32 kHz
-
Maximale Tracking-Reichweite: Bis zu 4.000 m, abhängig vom Transceiver
-
Bereichsbegrenzte Option: 995 m
-
Positionsgenauigkeit: Bis zu 0,12 % der Neigungsreichweite, abhängig vom Transceiver und den Betriebsbedingungen
-
Bereichsauflösung: 0,01 m
-
Tracking-Kapazität: Bis zu 16 Ziele
-
Befragungsrate: Größer als 2 Hz
-
Multifeuerkapazität: Bis zu 10 gemeinsame Abfrage-Beacons
-
Tracking-Abdeckung: Bis zu 180° halbkugelförmig
-
Zulässige Einsatztiefe des Transceivers: 30 m
-
INS Roll- und Pitch-Genauigkeit: 0,008° RMS im RTK-Modus
-
INS-Kursgenauigkeit: 0,04° RMS mit 2 m Basislinie; 0,025° RMS mit 4 m Basislinie
-
GNSS-Positionsgenauigkeit: 0,01 m horizontal und 0,02 m vertikal
-
Heave-Genauigkeit: 5 cm oder 5 % der Quellung
-
Genauigkeit des verzögerten Heaves: 2 cm oder 2 % der Quellung
-
Zeitpunkt: GNSS-, NTP-, PTP- und PPS-Synchronisation
-
Standard-Transceiverkabel: 50 m; 30–100 m Optionen verfügbar
-
Konsolenleistung: 90–250 V Wechselstrom
-
Datenschnittstellen: RS-232, RS-485, Ethernet, UDP und USB
