Sedimentakustik und seismische Vermessung
Sedimentakustik und seismische Vermessung
Applied Acoustics bietet Ausrüstung für die Profilierung des Untergrunds und seismische Meeresuntersuchungen, von Schallquellen und Energieversorgung bis hin zu Hydrophon-Streamern und Erfassungssystemen. Diese Systeme unterstützen Vermessungsteams bei der Untersuchung von Sedimentschichten und geologischen Grenzen unter dem Meeresboden für Offshore-Standortuntersuchungen, Kabeltrassen und Meerestechnikprojekte. Die Quelle, die Empfängeranordnung und die Erfassungskonfiguration werden gemeinsam ausgewählt, um den erforderlichen Details, der Zieltiefe und den Betriebsbedingungen gerecht zu werden.

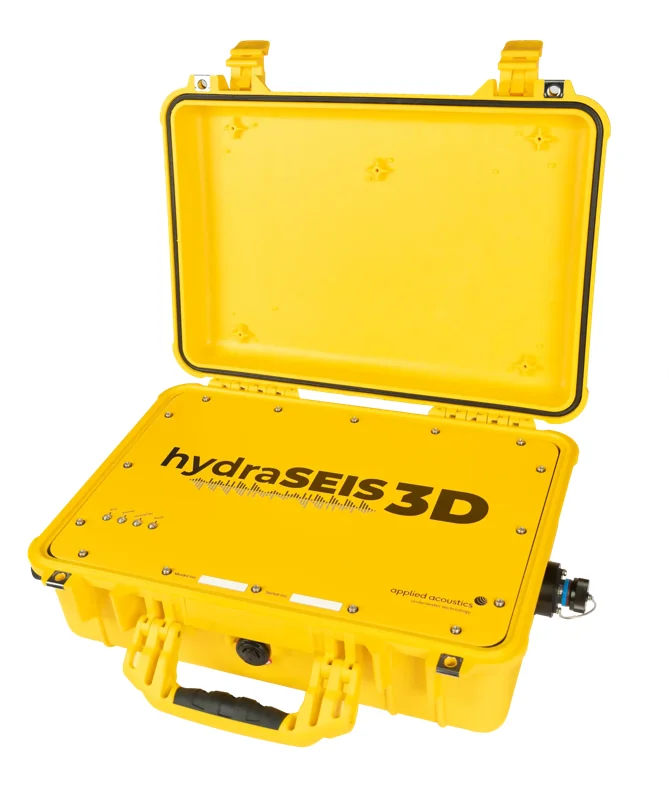

HydraSeis Mehrkanal-Vermessungssysteme
HydraSeis integriert die mehrkanalige seismische Erfassung in eine integrierte Vermessungsanordnung. Das mitgelieferte Systemdiagramm kombiniert einen Erfassungs-PC, einen Verarbeitungs-PC und eine Konsole mit einer Deckeinheit und einem 24-Kanal-Streamer-Bereich. Ein Navigations-PC und ein MiniPod-Empfänger sorgen für die Positionierungsseite der Installation. Diese abgestimmte Anordnung unterstützt neben der Vermessungsgeometrie auch die Erfassung und Verarbeitung geophysikalischer Messungen.
Dura-Spark-Quellen und Boomer
Die Dura-Spark-Reihe bietet Sparker-Schallquellen für hochauflösende seismische Meeresarbeiten. Das Verteilermaterial umfasst den Doppeldecker Dura-Spark 400+400, andere Sparker-Konfigurationen und Einsatzfotos. Single-Plate-Boomer und das S-Boom-System bieten weitere Quellenoptionen für die Profilierung des Unterbodens. Bei der Auswahl sollten die lokale Geologie, die Wassertiefe, die Anordnung des Vermessungsschiffs und die für die fertigen Daten erforderliche Auflösung berücksichtigt werden.
CSP-Energieversorgung
CSP-Einheiten versorgen kompatible akustische Quellen mit Strom. Das Sortiment umfasst CSP-Nv-, CSP-SNv- und CSP-NP-Geräte. Der CSP-SNv ist für die Dual-Deck-Anordnung Dura-Spark 400+400 konzipiert und bietet Flip-Flop- und Feuerverzögerungsmodi. Die Kompatibilität von Quelle und Stromversorgung muss als vollständige Konfiguration überprüft werden, anstatt Komponenten nur anhand ihrer Nennenergiebewertung auszuwählen.
Hydrophone, Streamer und Quellenpositionierung
Hydrophonempfänger zeichnen reflektierte akustische Energie für das Erfassungssystem auf. Streamerabschnitte, Haspeln, Hochspannungs-Schleifringe und Deckausrüstung runden die praktische Einsatzanordnung ab. MiniPod GNSS kann die Oberflächenpositionierung der seismischen Quelle und des Kopfes oder Schwanzes des Streamers unterstützen und dabei helfen, Messungen mit der Vermessungsroute in Beziehung zu setzen.
Vermessungkonfiguration
Kordil kann dabei helfen, eine geeignete Kombination aus Schallquelle, Stromversorgung, Empfänger, Erfassungsausrüstung und Positionierungskomponenten zu definieren. Das Systemlayout sollte auch den Platz auf dem Schiff, die Schleppanordnungen, die Synchronisierung und den geplanten Verarbeitungsablauf berücksichtigen. Penetration und Datenqualität hängen von der Geologie und den Betriebsbedingungen ab und werden daher für das geplante Projekt bewertet.
Geophysikalische Produktinformationen von Applied Acoustics
Technische Spezifikationen von HydraSeis
| Parameter | Spezifikation |
|---|---|
| Kanäle pro Abschnitt | 12 oder 24 |
| Abtastung / Konvertierung | 16 oder 8 kHz; 24-Bit-ADC |
| Systemkanalkapazität | 96 bei 16 kHz; 192 bei 8 kHz |
| Gruppenintervall | 1 oder 2 m |
| Aktive Abschnittslänge / Nenndurchmesser | 24 m / 45 mm |
| Streamer-Zulässige Einsatztiefe | 30 m |
| Datenschnittstelle/Erfassungsformat | 100 Mbit/s Ethernet / SEG-D |
| Macht | 115/230 V AC-Konsole; 48-V-DC-Streamer |
Quellspezifikationen
| Parameter | Dura-Spark UHD | S-Boom |
|---|---|---|
| Quellenanordnung | 240 oder 400 Spitzen | Drei AA252-Boomerplatten |
| Typische Energie pro Schuss | 1.000 J (240); 2.000 J (400) | 700–1.000 J |
| Maximale Energie pro Schuss | 1.250 J (240); 2.400 J (400) | 1.000 J |
| Typische Bandbreite/Puls | 300 Hz–1,2 kHz / 0,5–1,5 ms | 300–500 Mikrosekunden Impuls |
| Versorgungsspannung | 3.000–4.000 V | 3.600–4.000 V Gleichstrom |
Die HydraSeis-Erfassung zeichnet die Navigation mit seismischen Daten auf und bietet Live-Qualitätsprüfungen während der Erfassung. Quellenenergie, Schussintervall und Schleppgeometrie sollten als aufeinander abgestimmte Konfiguration gewählt werden. S-Boom unterstützt auch Arbeiten im Süßwasser und bei Arbeiten mit niedrigem Salzgehalt; Die tatsächliche Durchdringung und Auflösung hängen von den Meeresbodenbedingungen und den Erfassungseinstellungen ab.
Technische Datenblätter
- Technisches Datenblatt von HydraSeis (PDF)
- Technisches Datenblatt Dura-Spark UHD (PDF)
- Technisches Datenblatt zum S-Boom (PDF)
